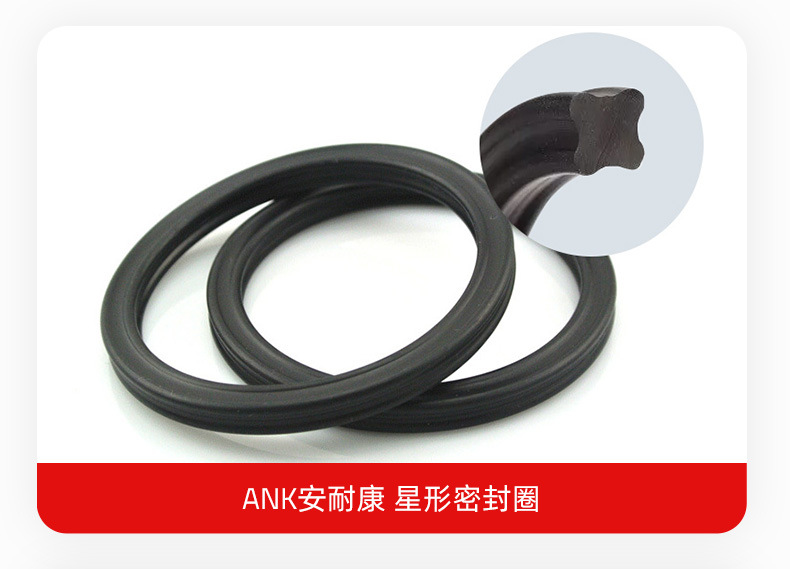

安耐康星形密封圈
【材质】NBR、XNBR、HNBR、EPDM、、VMQ、FVMQ、Viton®、Aflas®、FFKM(Kalrez®)
【工作温度】-50℃to 327℃
【产品规格】类似于O型圈的标准尺寸。
对于内径1米以上的大密封圈有很好的加工经验。
安装前的注意点：
引入倒角，倒角值推荐在15°~20°
去除毛刺，锐角倒圆
清理加工残余（碎片、污染物等）
遮盖掩护螺纹面
用润滑油脂润滑密封件（要考虑两者材质的的兼容性），不可使用含固体添加剂的润滑剂
不可使用锋利的工具安装，尽量使用辅助工具
不可过度拉伸星形圈
端面密封圈在用螺栓锁紧时，应按对称方向锁紧螺栓
安装尺寸

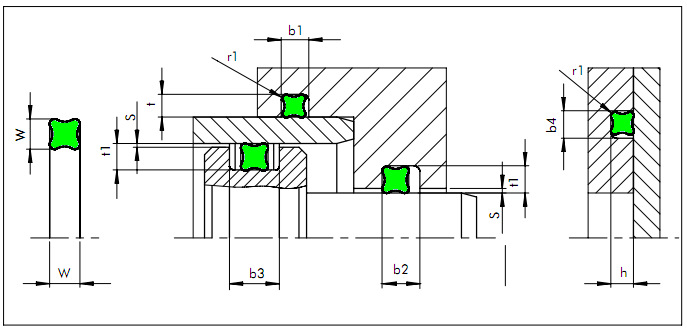

星形圈推荐安装尺寸
截面直径 | 径向初始压缩量 | 沟槽尺寸 | 圆角半径 | 径向间隙 | |||||
动密封 | 静密封 | 沟槽深度 | 沟槽宽度 | ||||||
S | 最大/最小 | 最大/最小 | 动密封 | 静密封 | b1,b4+0.2 | b2+0.2 | b3+0.2 | r1 | Smax |
t1+0.05 | t/h+0.05 | ||||||||
1.02 | 0.300/0.115 | 0.350/0.165 | 0.80 | 0.75 | 1.20 | - | - | 0.10 | 0.03 |
1.27 | 0.330/0.145 | 0.430/0.245 | 1.00 | 0.90 | 1.40 | - | - | 0.10 | 0.03 |
1.52 | 0.350/0.165 | 0.450/0.265 | 1.25 | 1.15 | 1.70 | - | - | 0.22 | 0.04 |
1.78 | 0.360/0.175 | 0.460/0.275 | 1.50 | 1.40 | 2.00 | 3.40 | 4.80 | 0.22 | 0.05 |
2.62 | 0.400/0.215 | 0.450/0.265 | 2.30 | 2.25 | 3.00 | 4.40 | 5.80 | 0.30 | 0.08 |
3.53 | 0.430/0.205 | 0.530/0.305 | 3.20 | 3.10 | 4.00 | 5.40 | 6.80 | 0.40 | 0.08 |
5.33 | 0.560/0.250 | 0.710/0.400 | 4.90 | 4.75 | 6.00 | 7.70 | 9.40 | 0.40 | 0.10 |
7.00 | 0.700/0.350 | 0.950/0.600 | 6.40 | 6.20 | 8.00 | 10.50 | 13.00 | 0.60 | 0.10 |
往复运动时，不会翻转、扭曲
由于所需的径向预压缩量小，故而接触应力小，摩擦力也小
提起部分之间在工作时充满润滑油，所以润滑条件好，摩擦系数小
由于接触应力分布均匀，所以泄漏小
由于密封圈的分型面设在两个唇边之间，因此飞边不会影响密封作用
